Meter alir vorteks direka bentuk dan dihasilkan berdasarkan teori jalan vorteks Karman, yang digunakan terutamanya untuk mengukur aliran pelbagai cecair bersih seperti gas, cecair dan wap. Meter aliran vorteks menampilkan kehilangan tekanan rendah, julat ukuran yang luas dan ketepatan yang tinggi. Apabila mengukur kadar aliran isipadu cecair, ia hampir tidak terjejas oleh perubahan dalam parameter seperti ketumpatan bendalir, tekanan, suhu dan kelikatan. Tanpa bahagian mekanikal yang bergerak, ia menawarkan kebolehpercayaan yang tinggi dan memerlukan penyelenggaraan yang rendah. Kini, meter aliran vorteks daripada pelbagai pengeluar boleh menyepadukan pampasan suhu, membolehkan pampasan suhu langsung untuk pengukuran gas/wap. Meter aliran vorteks telah menjadi salah satu instrumen pengukuran aliran universal dan digunakan secara meluas dalam industri proses.
Meter aliran vorteks biasanya mencapai ketepatan 1% untuk pengukuran gas/wap dan 0.75% untuk pengukuran cecair. Walau bagaimanapun, jika dipasang secara tidak betul, ketepatan pengukuran boleh terjejas dengan ketara.
Mari kita bincangkan pemasangan meter aliran pusaran:
1. Lokasi pemasangan hendaklah jauh dari paip tertakluk kepada getaran mekanikal dan hentaman.
2. Meter alir mesti dipasang di lokasi yang memastikan paip diisi sepenuhnya untuk mencapai ukuran biasa.

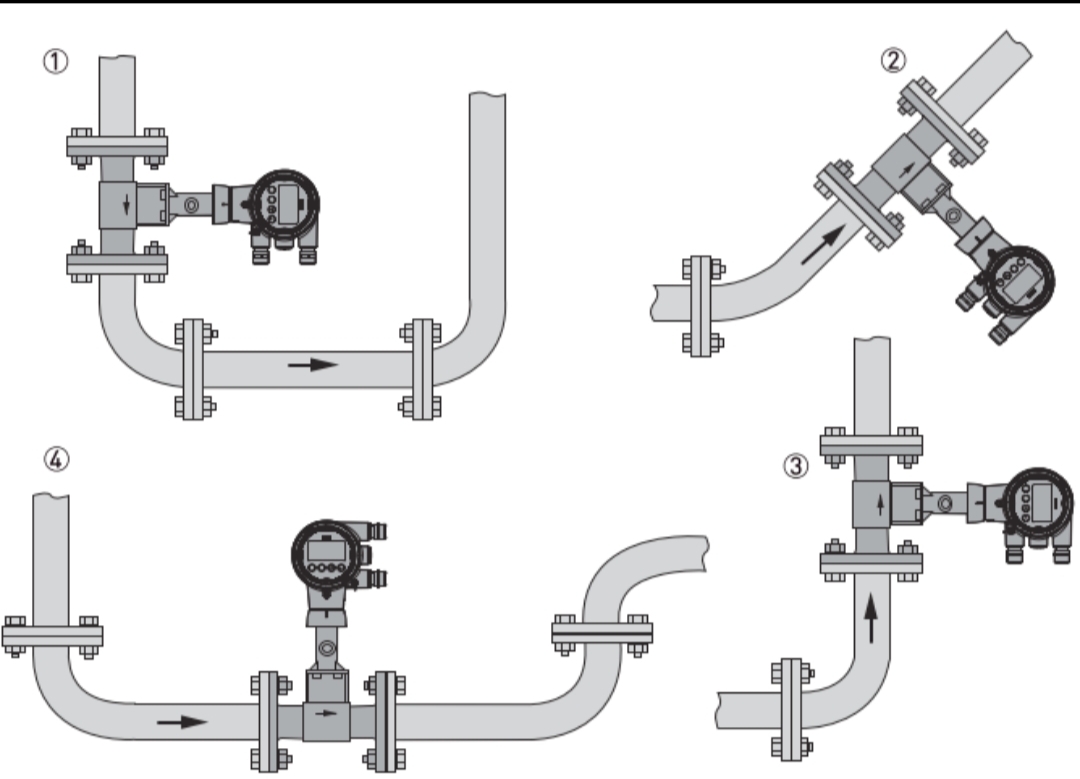

Untuk aplikasi cecair, meter aliran tidak boleh dipasang pada titik tinggi. Kedudukan pemasangan berikut disyorkan:

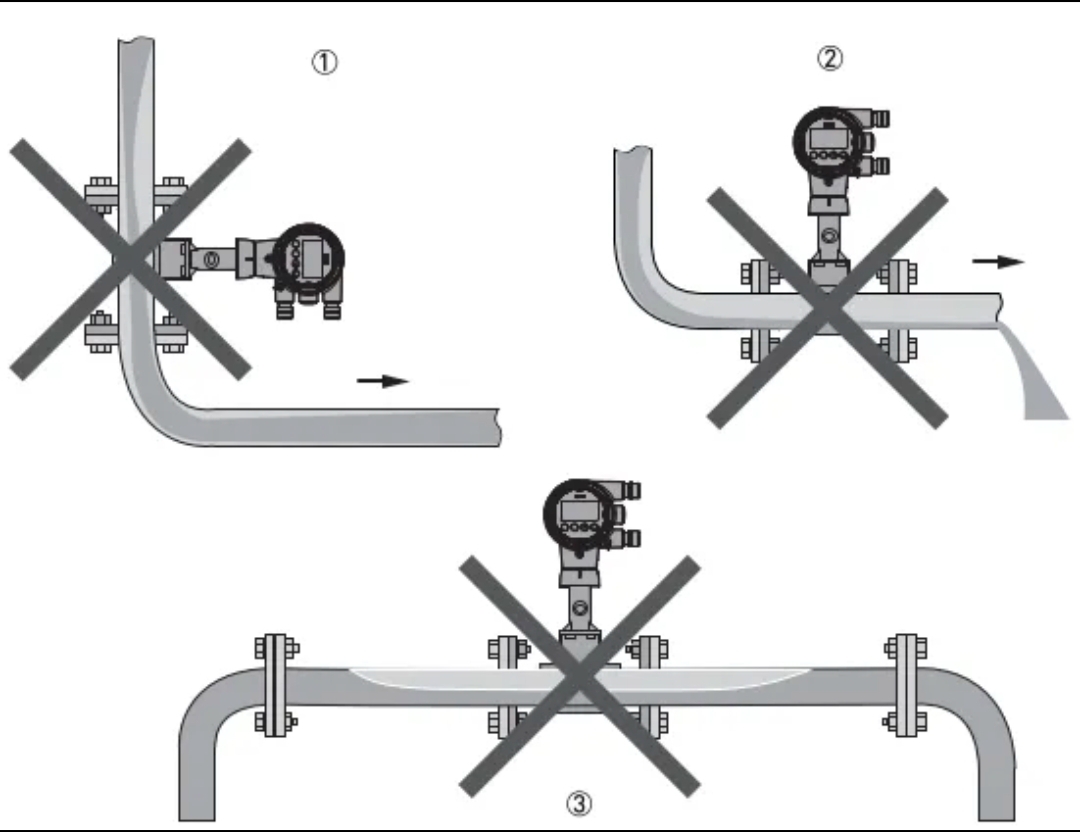

Kedudukan pemasangan berikut tidak disyorkan untuk aplikasi cecair:

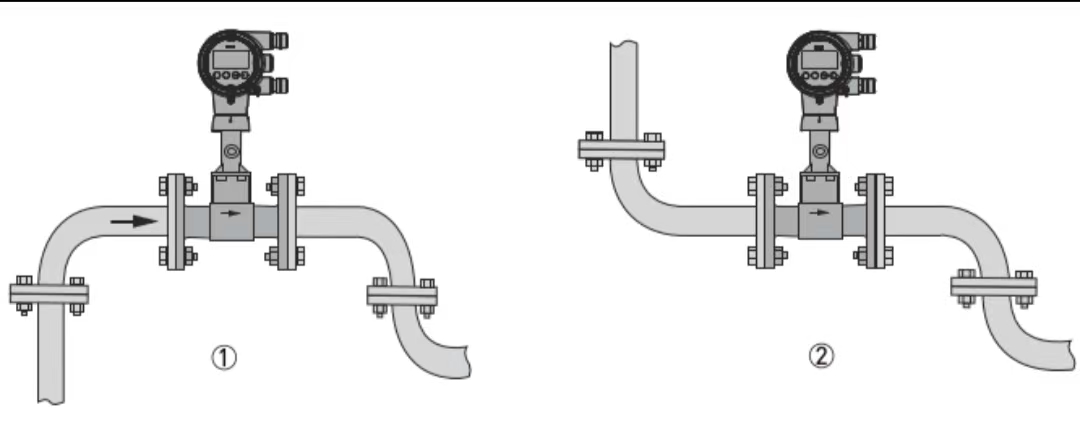

Untuk aplikasi gas/wap, saluran paip sentiasa penuh dengan gas. Oleh itu, meter aliran boleh dipasang dalam aliran menegak menegak, aliran ke bawah menegak, atau orientasi mendatar. Walau bagaimanapun, ia tidak boleh dipasang di tempat yang rendah. Kedudukan pemasangan yang disyorkan ialah:

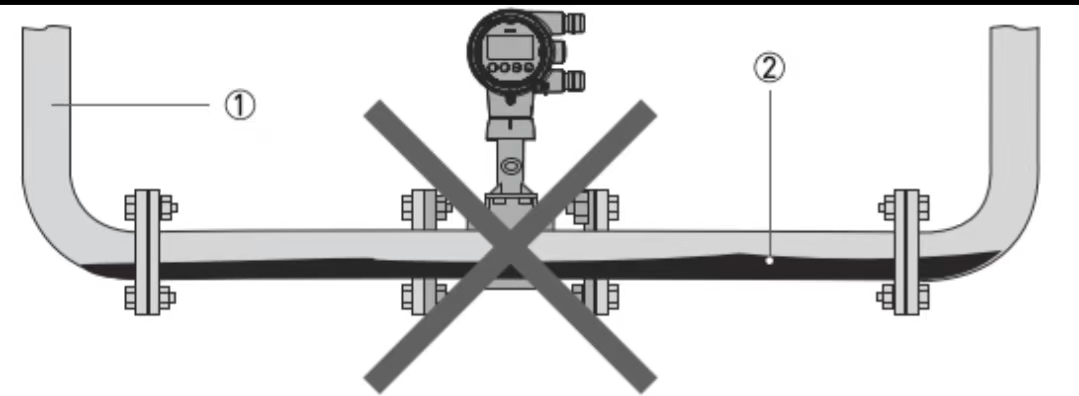

Untuk aplikasi gas/wap, titik rendah mungkin terkumpul cecair dan tidak boleh dipilih untuk pemasangan:
3. Bahagian paip lurus di hulu dan hilir (jika instrumen suhu dan tekanan diperlukan, ia hendaklah dipasang di hilir meter alir. Instrumen hiliran juga harus terletak di luar bahagian paip lurus. Susunan susunan yang disyorkan untuk berbilang instrumen ialah: meter alir, pemancar tekanan, pemancar suhu). Secara umumnya, rujuk kepada keperluan panjang paip lurus yang dinyatakan dalam sampel produk pengeluar (atau garis panduan biasa 15D huluan dan 5D hiliran mengikut manual instrumen). Maklumkan kepada pasukan kejuruteraan paip tentang keperluan paip lurus hulu dan hilir untuk meter alir vorteks terlebih dahulu. Setelah pengilang instrumen dipilih, keperluan pemasangan mesti disahkan semula mengikut spesifikasi pengeluar.

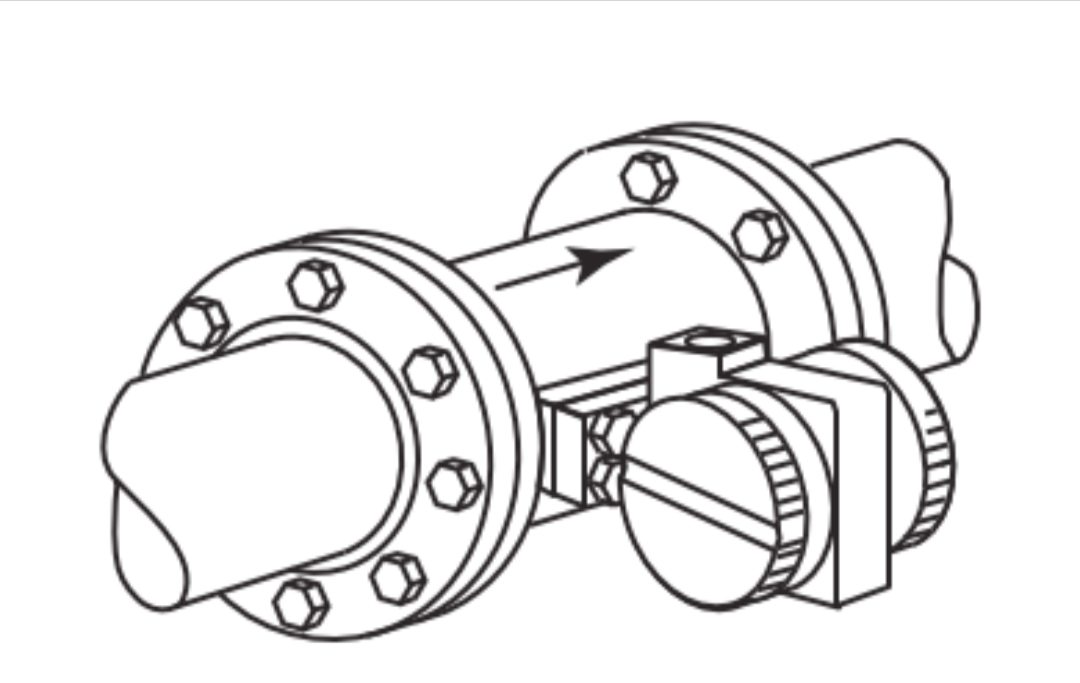

4. Apabila mengukur media dengan suhu tinggi, pengeluar biasanya membekalkan meter aliran pusaran jenis belah. Untuk meter aliran vorteks bersepadu, orientasi pemancar harus ditentukan berdasarkan suhu medium. Sebagai contoh, apabila mengukur stim suhu tinggi, pemancar hendaklah diorientasikan ke sisi atau ke bawah (sesetengah pengeluar tidak mengesyorkan pemasangan ke bawah, kerana cecair mungkin masuk ke dalam kepala pemancar).
